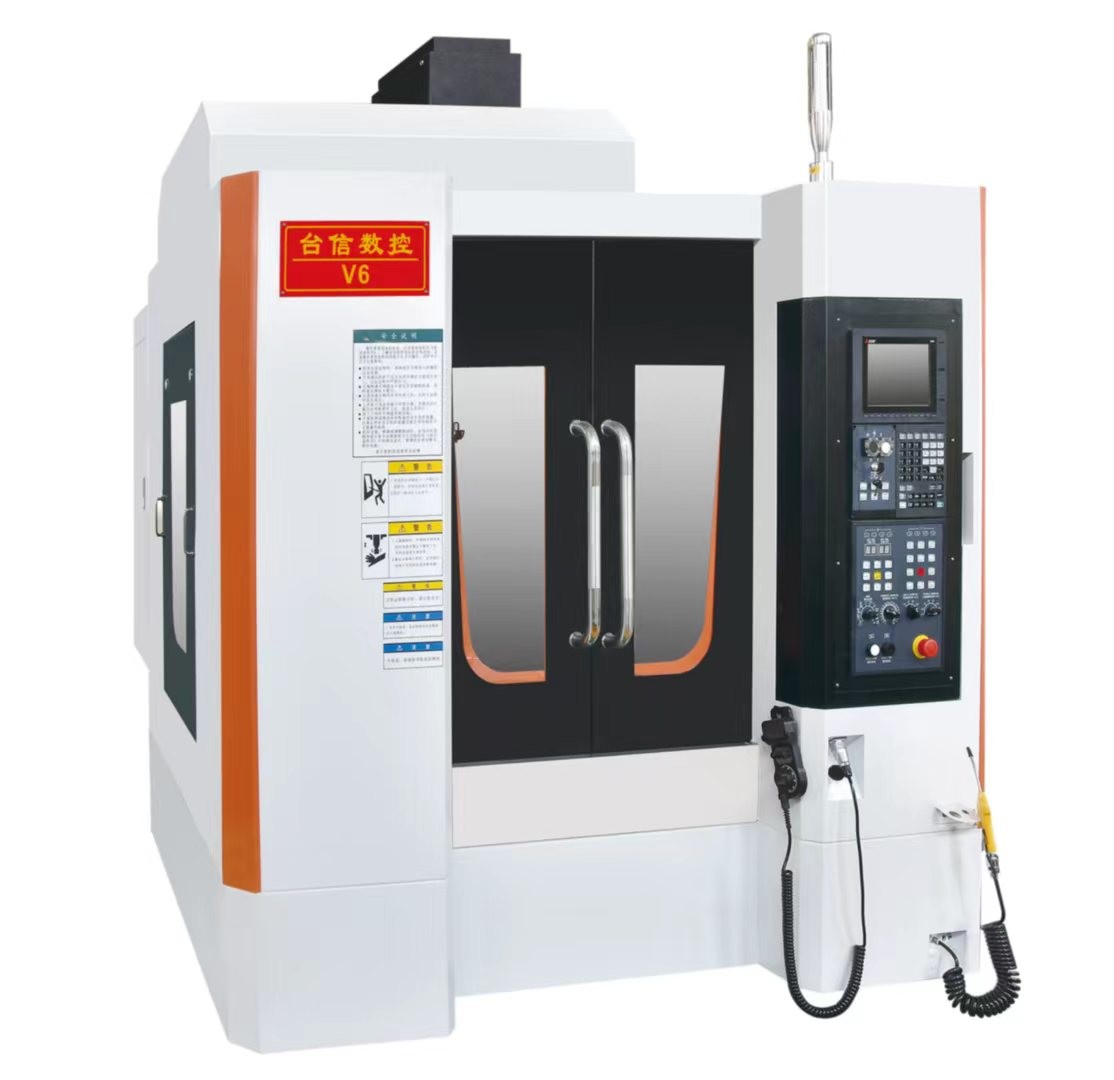

Linia szynowa Centrum obróbki (trójosiowa szyna liniowa) TXC-V9

Nazwa/Model: TXC-V6

Rozmiar ławki roboczej: 700 x 420 mm

Przesunięcie w trzech ośach (X/Y/Z): 600/450/400 mm

Odległość od końca węgla do stołu roboczego: 120-520 mm

Odległość od środka wrotnika do szyny przewodniej kolumny: 480 mm

Specyfikacje szyny osi X: 30 mm

Specyfikacje szyny osi Y: 30 mm

Specyfikacje szyny osi Z: 35 mm

T-slot (liczba - wielkość x odległość) 5 - 18 x 100

Obciążenie stołu pracy: 350 kg

BT1 - BT1 - BT1 - BT1 - BT1 - BT1 - BT1 - BT1 - BT1 - BT1 - BT1 - BT1 - BT1 - BT1 - BT1 - BT1 - BT1 - BT1 - BT1 - BT1 - BT1 - BT1 - BT1 - BT1 - BT1 - BT1 - BT1 - BT1

Maksymalna prędkość obrotowa wrotnika: 12000 obr./min

Moc wrotnika: 7,5 kW

Moc silnika trzyosiowego X/Y/Z: 1,5/1,5/3 kW

Specyfikacje śruby kulkowej X/Y/Z: 3216 mm

Szybka prędkość przejazdu w trójosiowym tempie: 48/48/48 m/min

Prędkość cięcia trójosiowej: 1-12000 mm/min

Dokładność pozycjonowania: ± 0,003/300 mm

Dokładność ponownego ustawienia pozycji: ±0,003 mm

Masa maszyny: 4 T

Rozmiar maszyny: 2400 x 2500 x 2600 mm
